◆ 本系列扭矩信號耦合器是在標準測
扭應變傳感器的基礎上研制開發的專門傳遞扭矩參數的信號耦合器。

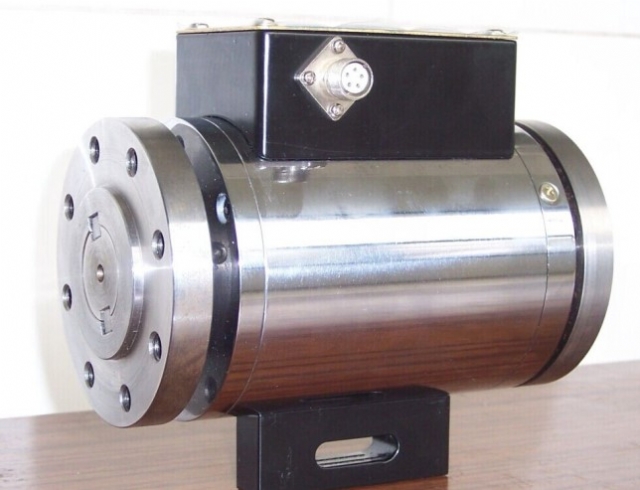

◆ DHDTNJ-911型轉矩轉速耦合器是DHDYNJ-201系列轉矩耦合器的雙法蘭形式.
本系列扭矩信號耦合器具備:
1、扭矩測量功能；
2、能源及信號非接觸傳遞功能；
3、輸出信號數字化功能；
4、可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號；
5、傳遞信號時與是否旋轉，轉速和轉向無關?？梢赃m應長時間,高轉速運轉；
6、精度高，穩定性好；
7、體積小，重量輕，易于安裝；
8、 不需反復調零即可連續傳遞正反轉扭矩信號；
9、沒有集流環等磨損件，可以高轉速長時間運行；
10、抗干擾性強；可任意位置,任意方向安裝；
二、技術指標：
1、量程范圍：5，10，20，50，100，200，500，1000，2000Ｎ?m；分九個量程，五種外形尺寸非標準量程及尺寸可以定做。
2、精 度:０.5%Ｆ?Ｓ；
3、適用轉速3000轉/分以下.
4、環境溫度：0℃-５0℃
5、頻率響應：100 μs
6、輸出信號: 0-12v方波頻率;
負載電流<10mA.
零 扭 矩:10 KHZ ;
正向滿量程:15 KHZ ;
反向滿量程:5 KHZ；
7、信號插座 : (1)0V. (2)+15V.(3)-15V. (4)空．(5)扭矩信號.
三．安裝：

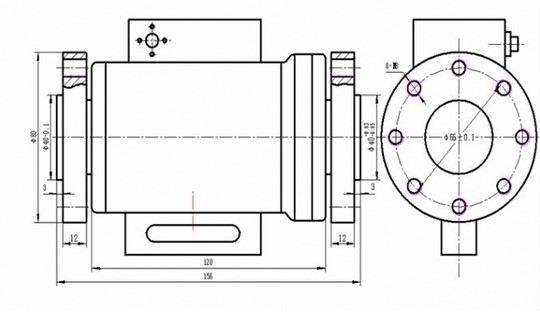

1、DHDTNJ-911型雙法蘭轉速耦合器由靜止外殼和旋轉盤兩部分組成；
2、通過法蘭聯軸器分別與動力或負載聯接；
3、靜止外殼柔性固定在基座上.允許擺動,不得轉動。
四、信號處理：
1、使用DHDTNJ90系列扭矩儀表顯示扭矩值；
2、直接將扭矩頻率信號送給計算機或PLD進行處理；
3、轉換為4—20mA或1—5V模擬信號。
五、使用注意：
1、接線必須正確;
2、±15V的范圍:不得低于±14.5V不得高于±15.5V ;
3、信號線輸出不得對地,對電源短路,輸出電流不大于10mA;
4、屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接；
5、使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。
