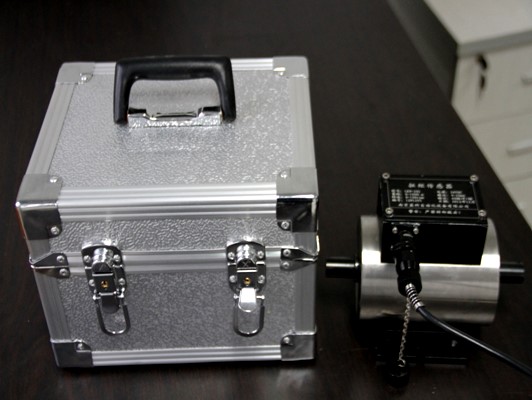

概述：
DHDTNJ-201旋轉扭矩傳感器用于測量旋轉扭矩值。進口傳感器標準，輸出為頻率方波信號或4-20mA電流信號，抗干擾能力強，使用方便。傳感器由于是變壓器感應供電，可以長期工作，廣泛應用于電機、發電機、減速機、柴油機的轉矩、轉速和功率的檢測。
技術指標
|
指標名稱
|
性能指標
|
|
測量范圍
|
0-100Nm
|
|
供電及輸出
|
±15V DC ≥50mA 輸出：頻率方波10 KHz±5KHz
24 V DC 輸出：電流信號4~20mA，電壓信號1~5VDC
|
|
轉速量程
|
標準轉速0-19000RPM (高轉速30000RPM,訂貨時需要備注)
|
|
轉速信號
|
60脈沖/轉 （大于1萬扭矩最多可輸出180脈沖/轉）
|
|
精度
|
±0.1 % F· S， ±0.2 % F· S ， ±0.5 % F· S
|
|
零點溫飄
|
＜0.2 % F· S /10℃
|
|
絕緣阻抗：
|
>500MΩ
|
|
年穩定性
|
0.3 % F· S /年
|
|
環境溫度
|
－20 ～ 60℃
|
|
安全過載
|
150 %
|
|
斷裂負載
|
200 %
|
|
相對濕度
|
0～90% RH
|

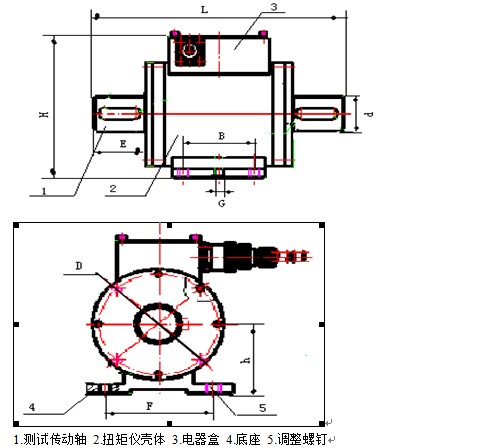

外形尺寸圖：注：本頁中所列尺寸為參考尺寸， 詳細請按訂貨時的具體尺寸為準。
|
Nm
|
φD
|
φd
|
L
|
E
|
H
|
h
|
B
|
G
|
F
|
|
5~100
|
92
|
18
|
188
|
35
|
126
|
57
|
65
|
8
|
79
|
|
200~500
|
96
|
33
|
229
|
47
|
133
|
60
|
65
|
8
|
79
|
|
1000~2000
|
124
|
45
|
306
|
70
|
168
|
85
|
65
|
8
|
100
|
|
5000
|
160
|
70
|
354
|
90
|
212
|
100
|
100
|
11
|
120
|
|
1萬
|
160
|
70
|
395
|
98
|
212
|
100
|
100
|
11
|
120
|
|
1.5萬~2萬
|
200
|
98
|
429
|
118
|
260
|
133
|
70
|
14
|
130
|
|
3萬~4萬
|
200
|
110
|
443
|
125
|
260
|
133
|
70
|
14
|
130
|
|
5萬~6萬
|
240
|
140
|
460
|
133
|
290
|
148
|
70
|
14
|
130
|
注：本頁中所列尺寸為參考尺寸， 詳細請按訂貨時的具體尺寸為準。
特殊行業可使用特殊材料制作尺寸根據材料性能有所改變。
