概述：

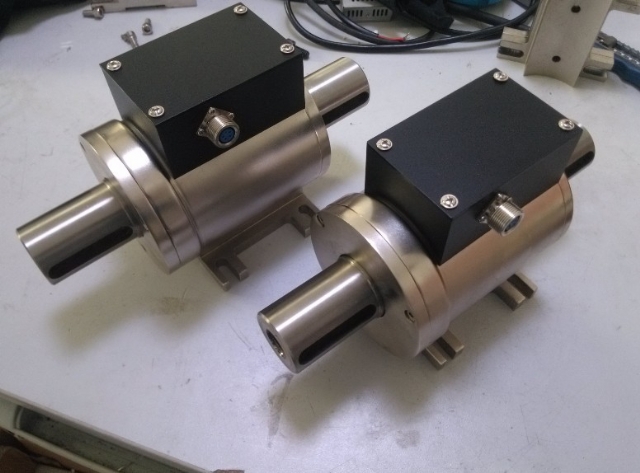

DHDTNJ-901旋轉扭矩傳感器用于測量旋轉扭矩值。進口傳感器標準，輸出為頻率方波信號或4-20mA電流信號，抗干擾能力強，使用方便。傳感器由于是變壓器感應供電，可以長期工作，廣泛應用于電機、發電機、減速機、柴油機的轉矩、轉速和功率的檢測。
技術指標
|
指標名稱
|
性能指標
|
|
測量范圍
|
0～5、10、20、50、100、200、500、1K、2K、3K、5K、1萬、2萬、3萬、5萬、10萬、15萬、20萬N.m
|
|
供電及輸出
|
±15V DC ≥50mA 輸出：頻率方波10 KHz±5KHz
24 V DC 輸出：電流信號4~20mA，電壓信號1~5VDC
|
|
轉速量程
|
0~3000轉/分，0~6000轉/分，0~8000轉/分，高轉速請注明，最高12000
|
|
轉速信號
|
60脈沖/轉 （大于1萬扭矩最多可輸出180脈沖/轉）
|
|
精度
|
±0.1 % F· S， ±0.2 % F· S ， ±0.5 % F· S
|
|
零點溫飄
|
＜0.2 % F· S /10℃
|
|
絕緣阻抗：
|
>500MΩ
|
|
年穩定性
|
0.3 % F· S /年
|
|
環境溫度
|
－20 ～ 60℃
|
|
安全過載
|
150 %
|
|
斷裂負載
|
200 %
|
|
相對濕度
|
0～90% RH
|

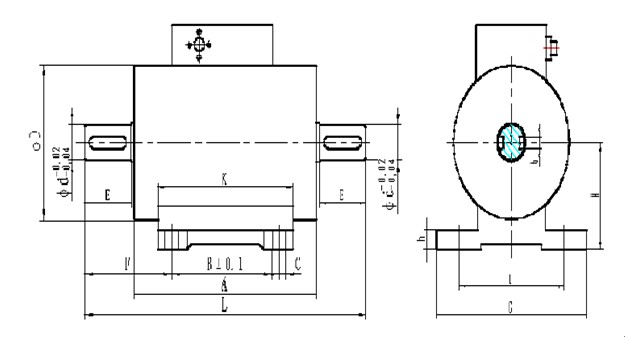

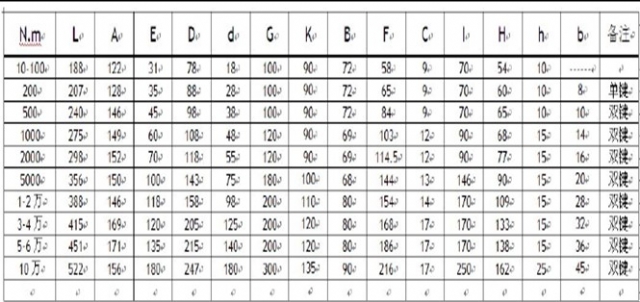

外形尺寸圖：注：本頁中所列尺寸為參考尺寸， 詳細請按訂貨時的具體尺寸為準。
