一、產品介紹：

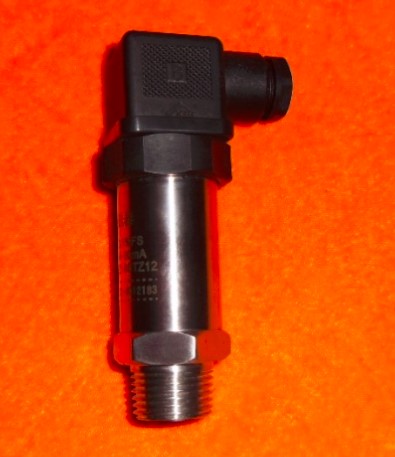

DHBY-WQ型無腔壓力(齊平膜)變送器采用高精度箔式應變計;配以多種具有特色的放大電路，如抗干擾型、耐高溫型，本安防爆型等，使得該型適用于多種工作環境，加之無腔結構特點，尤適于測量粘度大的介質。
二、產品特點：
◇ 無腔測量膜片
◇ 抗震動能力強
◇ 穩定性高
◇ 進口DIN接頭，安裝使用方便
三、性能參數：
|
測量介質
|
與不銹鋼兼容的氣體和液體
|
|
量 程
|
0～1.6…200MPa
|
|
壓力類型
|
表壓，絕壓，密封表壓
|
|
過載壓力
|
1.35倍量程壓力（量程≤15MPa）; 1.2倍量程壓力（量程≥15MPa）
|
|
破壞壓力
|
2倍量程壓力（量程≤10MPa）; 1.5倍量程壓力（量程≥10MPa）
|
|
供 電
|
9～30VDC
|
|
輸出信號
|
4～20mA ；0～5V；1～5V；0～10V 可選
|
|
綜合精度
|
0.2%FS；0.5%FS可選
|
|
零點溫度誤差
|
0.5%FS/10℃
|
|
滿量程溫度誤差
|
0.5%FS/10℃
|
|
補償溫度
|
O～ 70℃ ；-20～ 85℃ 可選
|
|
工作溫度
|
-40～ 85℃ ；-40～ 120℃ 可選
|
|
絕緣電阻
|
≥500M Ω
|
|
負載能力
|
≥[(供電電壓-6.5V)/ 0.02A]Ω
|
|
螺紋接口
|
M20×1.5，M14×1.5，，特殊要求可以根據客戶定制
|
|
電氣接口
|
大型DIN插頭；航空插頭；直接引線 可選
|
|
機械壽命
|
≥500萬次壓力循環
|
|
長期穩定性
|
≤±0.25%FS/年
|
