概述
DHBY 型系列壓力變送器普遍用于一般工業控制領域，可用于測量中低量程的壓力，包含負壓。其中采
用由先進的擴散技術、硅微加工技術制成的隔離膜傳感器及德國進口連接件，使產品具有良好的穩定性和
可靠性，且抗沖擊壓力性能很好。接壓件的材質為316，可測量與316 不銹鋼兼容的各種測量介質。由于
擴散硅傳感器靈敏度高，線性好，因此變送器非常適合測量小壓力，工作方式有A 絕壓、G 表壓、S 密封
表壓。（其中有陶瓷芯體、高精度箔式芯體可選）
特點
? 精度高，穩定性好。
? 有外部零點及滿度調整可選。
? 適合測量低壓、負壓量程。
? 適合用于各種與 316 不銹鋼兼容的液體和氣體。
性能參數
測量介質 與316 不銹鋼兼容的氣體和液體
量 程 -100～500KPa…40MPa
壓力類型 表壓，絕壓，密封表壓
過載壓力 2 倍量程壓力
破壞壓力 3 倍量程壓力
供 電 12～36VDC
輸出信號 4～20mA； 0～5V；1～5V；0～10V 可選
綜合精度 0.2%FS；0.5%FS 可選
零點溫度誤差 0.3%FS/10℃
滿量程溫度誤差 0.3%FS/10℃
補償溫度 O～70℃；-20～85℃ 可選
工作溫度 -40～85℃；-40～120℃ 可選
絕緣電阻 ≥500MΩ
負載能力 ≥[(供電電壓-6.5V)/0.02A]Ω
螺紋接口
G1/4"，ZG1/4"，M20×1.5，M14×1.5，M12×1，M1O×1，特殊要求可以根據客
戶定制
電氣接口 DIN43650 插頭；航空插頭；直接引線 可選
機械壽命 ≥500 萬次壓力循環
長期穩定性 ≤±0.15%FS/年

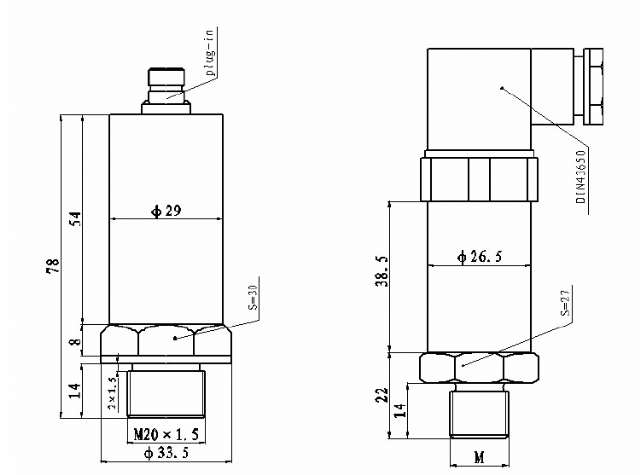

外形結構:
