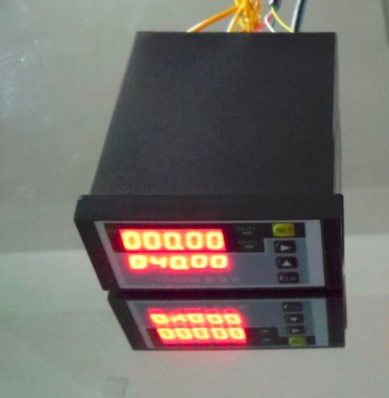

DH4896 儀表說明書
一、產品介紹：
該儀表采用24位A/D轉換器，與各類傳感器、變送器配合，實現對壓力、流量、物位、成份分析以及力和機械量等物理參數的測量、顯示、報警監控、數據采集和記錄。
二、技術參數：
工作環境
|
溫度：0-50℃
|
顯示
|
雙5位高亮度紅色LED
|
|
濕度：20-90％RH
|
輸出激勵電壓
|
9V±5%（給傳感器供電），電流<50MA
|
|
測量精度
|
±0.2％F.S±1個字
|
電源電壓
|
AC195～242V，耗電量〈5w
|
|
測控周期
|
0.2秒；可提高到0.05秒
|
|
|
三、按鍵簡介：
“SET”鍵：設置鍵 “>”鍵：移位鍵或去皮鍵（峰值儀表）
“∧”鍵：上升鍵 “CLR”鍵：峰值清零鍵或去皮鍵（上下限儀表）
四、外形尺寸：
面框尺寸（毫米）
|
外殼尺寸（毫米）
|
開孔尺寸（毫米）
|
|
寬
|
高
|
H
|
L
|
WC
|
HC
|
|
96
|
48
|
91
|
105
|
92
|
45
|
五、內容說明：
符 號
|
名 稱
|
范 圍
|
|
SAL
|
OUT1繼電器
|
00000~滿量程
|
|
SPL
|
OUT1偏差
|
0
|
|
SAH
|
OUT2繼電器
|
00000~滿量程
|
|
SPH
|
OUT2偏差
|
0
|
|
SL
|
零點設置
|
00000
|
|
SH
|
滿量程調整
|
滿量程一半以上
|
|
Sd
|
小數點位置
|
0~3
|
六、操作說明：
1.按“SET”鍵三秒以上顯示“SAL”可進行OUT1繼電器設置，再按“SET”鍵直到PV窗口顯示“SPL”，這時可設置OUT1的偏差。
|
偏差解釋
|
當SPL=0時
|
如果當前顯示值>SAL，則OUT1吸合；如果當前顯示值
|
|
|
當SPL≠0時
|
如果當前顯示值>SAL+SPL，則OUT1吸合；如果當前顯示值
|
2.按“SET”鍵顯示“SAH”, 可進行OUT2繼電器設置，再按“SET”鍵直到PV窗口顯示“SPH”，這時可設置OUT2的偏差，設置方法同上。
3.再按“SET”鍵顯示“CIN”，表示輸入密碼，密碼錯誤自動退出（出廠時密碼為“00000”）。密碼正確后，如不更換密碼按“SET”鍵進入下一步，如更換密碼，按“CLR”鍵顯示“CON”，輸入5位數字可作為新的密碼，按“SET”鍵可進入下一步
4.按“SET”鍵顯示“SL”,不加負載，可進行零點設置。
5. 按“SET”鍵顯示“SH”，表示設置滿量程，加上負載（至少滿量程一半），輸入對應的顯示值后。按“SET”鍵出現“Sd”時，這時表示調節小數點設置，按上升鍵可改變小數點的設置，如果按“SET”鍵回到工作狀態。（或按“CLR”鍵進行標定的數據備份，以備應急時用，廠家內部使用）
6.在平時工作狀態下，按“CLR”鍵，可清除當前值。
七、注意事項：
如果儀表出現‘E1’時，表示傳感器未接或傳感器信號太大。
八、緊急處理（廠家內部使用）
1.如遇密碼遺忘，按住“CLR”鍵上電，密碼恢復為‘00000’。
2.設置錯誤或有顯示但按鍵不起作用，按“∧”鍵上電恢復出廠備份。
3.按“>”鍵上電（不要松開按鍵），數碼管在0、1之間變換，當顯示“0”時松開按鍵為上下限儀表，“1”為峰值儀表。
4． 同時按“∧”和“CLR”鍵上電（不要松開按鍵），數碼管在1-05、2-10、3-20之間變換，當松開按鍵時表示測控周期；最高20次/秒。
九、接線方式：
紅色線：電源正極、 藍色線：電源負極、 黃色線：信號輸出正極、 白色線：信號輸出負極
